2023 InfoComm China 展会上,中国光雕投影杰作惊艳亮相

2023 年 8 月 24 日

Learn how we mapped a display that has almost a million surfaces

本期目录:

2023 InfoComm China 展会上人头攒动,热闹非凡。科视Christie® 展位演示独领风骚:3D 打印立面上,光雕投影展演绚烂夺目,立面宽 6 米,高 2 米。中国古代建筑与神明图像栩栩如生跃然眼前,令人叹为观止。跟随我们探究动人作品的创作历程与背后的前沿科技,踏上幕后之旅,发现打造绚丽展演的神奇魔力。

创新技术的发展

叹为观止的光雕投影奇观反映了科视Christie Mystique™ 的不断发展。这是一款利用摄像系统的自动对齐和重新校准解决方案,用户可快速安装、对齐、校准、维护多投影系统。

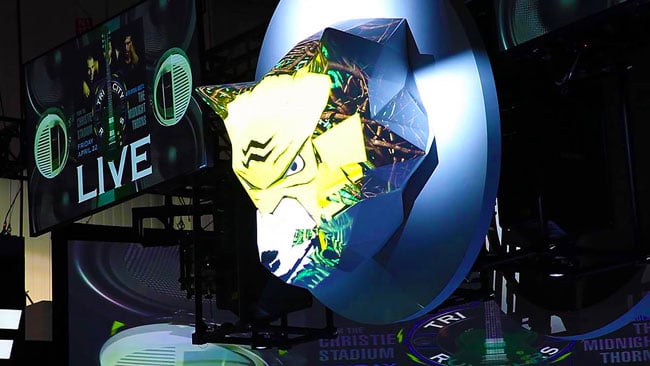

A 3D wolf head is projection-mapped in yellow, black, and white.

2016 InfoComm 展会期间,科视Christie 于狼头模型表面进行光雕投影

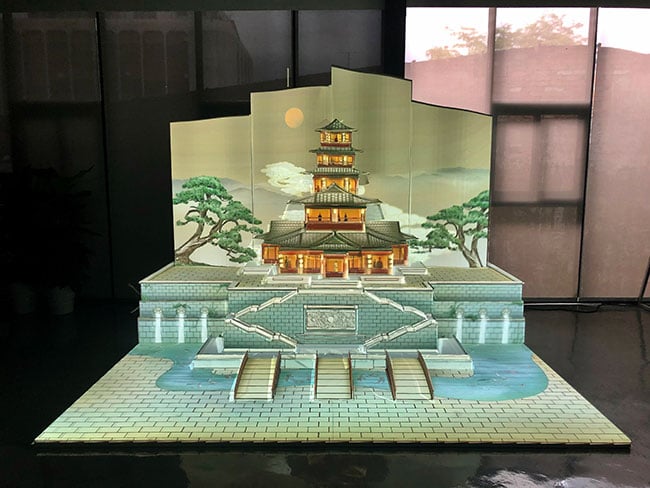

A scale model of a temple with trees on each side sitting on a table.

2021 年,科视Christie HS 系列激光投影机结合 Mystique 软件实现光雕投影演示

2020 InfoComm 展会期间,Mystique 首次亮相,便在科视Christie 狼头模型上上演了“移形换影”的精彩一幕,引得看客纷纷喝彩。当时,Mystique 配备自动校准功能,可在250 个表面完成图像配置、对齐、校正、融合等任务。过程仅需数分钟,堪称该领域的一项重大技术突破。

2021 年,科视Christie 中国团队基于以前的成功经验不断精益求精,在一个具有 8,500 个表面(长 3 米、高 2.5 米)的中国古代塔楼模型上,利用 Mystique 完成了蔚为壮观的光雕投影。由 1DLP® 激光投影机照亮。

这次在 2023 InfoComm China 展会上,中国团队再创新高,在近一百万个表面的模型上完成光雕投影展示。

愿景成形

A sculpture of Buddha

Looking from the ground up at a Chinese temple, with the sky at the top

Sculptures of people from the waist up carved into rock.

3D 立面设计灵感源自中国古代名画、雕塑和建筑

这项创举始于展会开始前一年,其概念创作与艺术风格源自数千年前的中国古代名画、雕塑和建筑。

A sketch in blue and black ink of traditional Chinese buildings, trees, and people.

中国本土艺术家绘制的融入各种元素的 3D 立面原稿

我们邀请中国本土艺术家,通过整合参考资料绘制出 3D 立面原稿,再转换成具有景深的三维概念模型。

精准与艺术性相结合

3D rendering of the sketch on a green background.

3D rendering of the sketch on a green background.

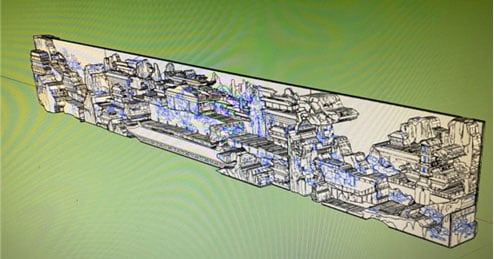

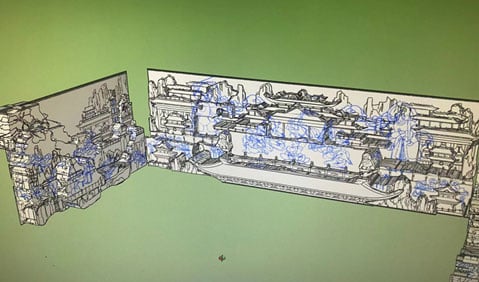

根据原稿制作的 3D 渲染图

创意杰作的内核是精准与艺术性的充分结合,各个表面投影细节精雕细琢。鉴于光雕投影技术的复杂性,科视Christie 中国团队设计了一套用于内容创作的新方法,确保所有元素准确映射到 3D 打印立面的 80 万个表面上。

在整个过程中,创作团队将模型上的 80 万个表面“分割”成不同区块,为各区块独立制作动画。细致创作手法保证画面分辨率高达 8K,视觉体验超乎想象。

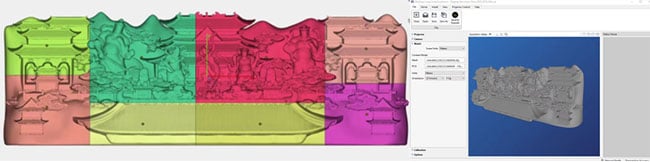

(left) Image of the 3D wall in green, red, yellow, and pink. (Right) 3D rendering of the wall shown in computer software with a blue background.

3D 打印开始前的最终渲染效果图

团队由高精度计算机生成模型中获取材料详细信息,再根据包含繁复细节与凹凸表面的播放文件,精心再现动态元素。

生动逼真的立面光雕投影

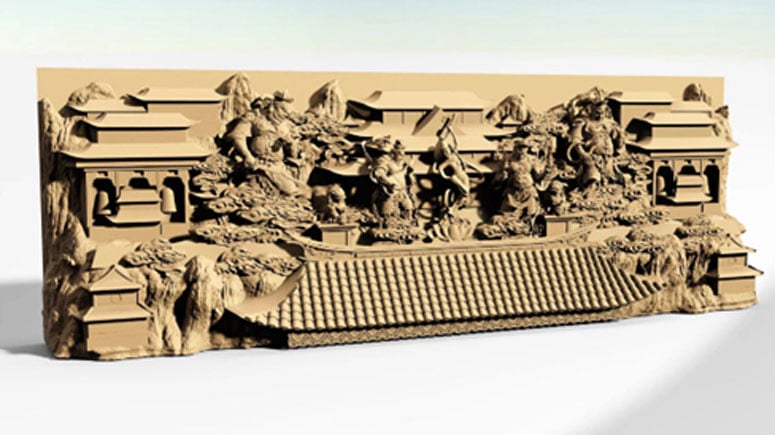

A rendering of the 3D wall in beige on a white background.

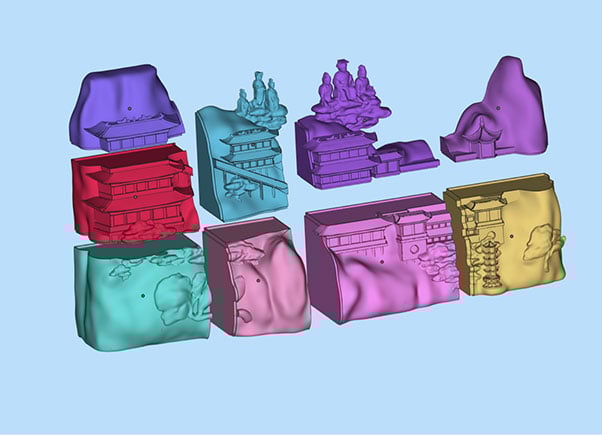

The 3D wall rendering disassembled into purple, red, teal, pink, and yellow blocks.

3D 打印立面由不同模块组成,易于组装拆卸

当图像投射到整幅 3D 打印立面瞬间,精妙艺术与技术创新的完美结合达到高潮。Christie Mystique 在复杂表面的几何校正与边缘融合能力再次得到充分体现;科视Christie 潘多拉魔盒® 多媒体与演出控制系统则以高达 8K 分辨率与 60 fps 帧率实现序列帧动画实时编辑与播放,最终呈现出惊人的视觉效果。

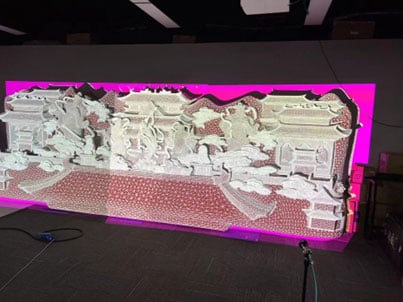

Image of a 3D wall in beige projected onto a screen with a pink background.

科视Christie Mystique 对齐与校准功能

Rendering of a 3D wall shown on a computer screen.

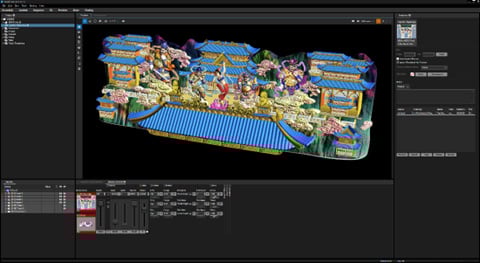

使用科视Christie 潘多拉魔盒进行动画编程

中国商用事业部技术与服务高级经理盛晓强表示,Mystique 仅用 15 分钟便完成了这幅特殊立面的对齐与校准工作。速度如此之快,而人工仅校准内容一项工作就须耗费数日甚至数周,且在此时间内无法做到 Mystique 般精准对齐,两者对比,高下立见。

理想投影系统

Rendering of a 3D wall shown on a computer screen.

科视Christie M 4K+25 RGB 纯激光投影机在 3D 立面投射生动影像

科视Christie 团队启用两台 M 4K+25 RGB 纯激光投影机进行投射,每台投影机投射亮度达 25,300 流明。该型号投影机显示色域宽广,达 98% Rec.2020 色域,色彩准确度非同凡响,是本次光雕投影项目的不二之选。Christie TruLife+ 电子平台采用先进技术,“一体化”连接进一步增强流畅体验,输入源可随时随地自如切换。

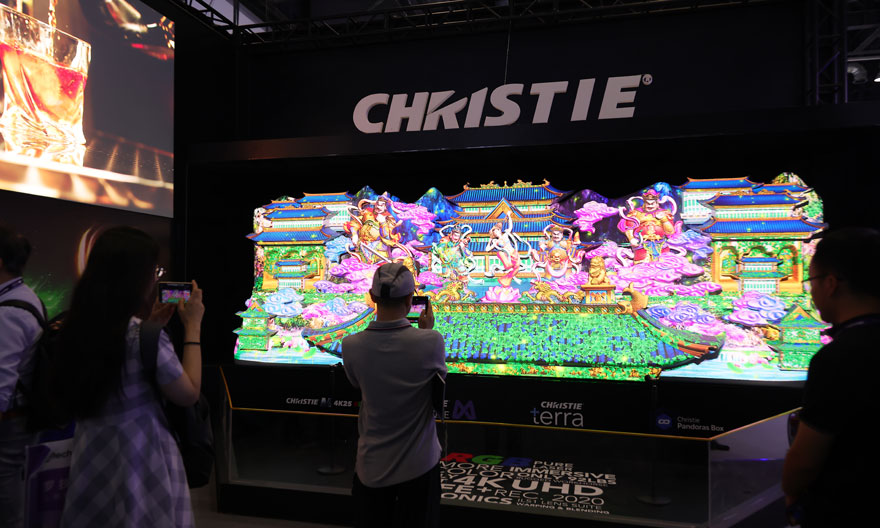

A man and a woman are standing in front of a projection mapped 3D wall taking pictures.

3D 立面显示画面扣人心弦,吸引观众驻足观看

本次光雕投影展示能够成功落地,M 4K+25 RGB 投影机的其他功能同样功不可没。电子色彩会聚 (ECC) 功能支持单独选择及远程会聚红色、绿色、蓝色,色彩准确度控制胜人一筹。科视Christie 特色 LiteLOC 技术确保投射图像不见瑕疵,无惧高标准环境要求。

超乎想象

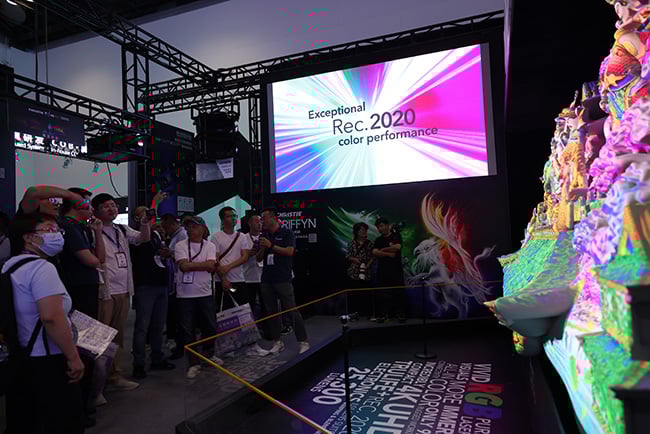

People standing in front of the 3D wall on the left with the wall on the right. A screen with the text 'Exceptional Rec. 2020 color performance' hangs above in the middle.

3D 立面光雕投影展示了科视Christie 创新,以及强大的视觉体验及集成式解决方案

科视Christie 3D 打印立面光雕投影引人入胜,给来宾与行业专业人士等留下深刻印象。艺术与技术的结合体现了光雕投影的无限可能性,巩固了科视Christie 在创新方面的重要地位。展望显示技术的未来,我们迫切期待光雕投影技术取得新突破,融合创造力与巧思,继续为全球观众带来欢乐与精彩体验。
