拓展世界海域

2024 年 3 月 14 日

科视Christie 投影为阿布扎比亚斯岛海洋世界的 Holovis 拓宽视野

作为卓越的象征,由国际主题娱乐协会(TEA)颁发的“西娅Thea Awards 旨在表彰在全球主题景点和体验中取得杰出成就的个人、项目和技术。我们很高兴能成为于今年 3 16 日星期六举办的颁奖晚会的投影赞助商,以及 TEA INSPIRE 会议期间的 Inspire the Night 活动赞助商。

阅读本文,了解今年的获奖者之一:阿布扎比亚斯岛海洋世界(SeaWorld® Yas Island)。它采用科视Christie® 投影解决方案技术,成为新一代室内海洋生物主题公园。本文经 InPark 杂志许可转载。

阿布扎比亚斯岛海洋世界2024 TEA 西娅奖“杰出成就奖”的获得者之一,它将实体场景、动物和尖端媒体相结合,实现了带领游客体验世界海洋之旅的目标。该主题公园主要为室内主题公园,由Miral集团与海洋世界娱乐集团(现为联合公园与度假村公司)联合开发,采用多层次、多转角的设计,以突出探索的感觉。在负责设计公园和动物栖息地的 PGAV Destinations 的规划下,阿布扎比海洋世界以单一世界海洋,即“同一片海洋(One Ocean)”的概念为基础,公园的每个区域都展示了海岸及生活在海岸上的动物的不同面貌。

Holovis 是一家专门从事媒体景点体验式设计的公司,是参与公园开发的众多设计公司之一。Holovis 与阿布扎比海洋世界的娱乐执行制片人 Thinkwell Group 合作,制作了园区内的多个项目,包括核心项目《同一片海洋》表演秀,该项目特色是采用了世界上最大的 LED 显示屏之一。

在公园的其他三个著名项目中,Holovis 采用了视觉技术开拓者科视Christie 投影机。它们分别是:

  1. 位于“同一片海洋”中心枢纽附近的 “Armillary” 是一座数字穹顶,也是通往极地(北极和南极)的门户,展示了前往极地的历史航程,呈现了南北极上空极光周围的环境,由11台 Christie D4K40-RGB激光投影机投射,总亮度高达 495,000 流明。

  2. “无尽海洋”是世界上最大的多物种水族馆之一,整个建筑高达43米,所容纳的水的体积约为 2 万立方米。加入水下投影后,16 台 Christie Crimson WU31 激光投影机投射出鲸鱼等海洋动物,它们游过水下海洋基地,令此地景观超越物理范畴。

  3. 两台科视Chrisite D4K40-RGB 纯激光投影机照亮南极企鹅栖息地内的南极光——Aurora Australis

Three headshot. L-R: Headshot of a man in front of a post for Christie RGB pure laser projection, A headshot of a man wearing a safety vest and glasses, Headshot of a man wearing sunglasses

  科视Christie 欧洲、中东和非洲地区娱乐销售总监 Joe Graziano | Holovis全球产品总监 James Lodder | Mirko TotoniEllisDon 项目和施工经理

为了解更多信息,来自InPark》杂志的 Joe Kleiman 采访了科视Christie 欧洲、中东和非洲地区娱乐销售总监 Joe GrazianoHolovis 全球产品总监 James Lodder 以及 EllisDon 项目和施工经理 Mirko TotoniEllisDon 是一家位于加拿大安大略省温莎的全球建筑服务公司,曾担任 Miral 公园的项目经理。Totoni 和他的团队与 Holovis 及其他表演和景点制作商密切合作,确定了项目各部分的最佳设备以及安装设备(包括灯光和投影机)的最佳方法。

为什么选择科视Christie 投影机来实现 Miral Holovis 对这三个项目的创意构想?

Totoni: 我们的选择主要基于安装地点,并力求满足创意意图。我们做出了仔细评估,希望所选解决方案能同时满足高质量投影内容和高性价比的要求。

Lodder: Holovis 与世界上所有优质投影机制造商都具有良好的合作关系。我们会根据每个客户项目的具体需求来选择投影机的制造商和型号。这意味着要平衡原始流明输出与色彩还原质量、所需投射距离和焦距镜头的可用性、投影机分辨率和外形设计,当然还有价格。我们对科视Christie 的硬件非常熟悉,我们信任该公司及其产品。对于阿布扎比海洋世界来说,科视的 Crimson WU31 D4K40-RGB 投影机能满足我们的所有要求。

Graziano: 之所以选择 D4K40-RGB 投影机来放映 Armillary 穹顶、南极光 Aurora Australis,是因为它们能提供相应的功率、光输出(45,000流明)和先进的 RGB 纯激光技术【参见“填补屏幕,颠覆市场”,《InPark》杂志第 77 期】。

Penguins swim in water with snow-covered rocks and more penguins in the background.

科视Christie 投影机照亮 Aurora Austr 企鹅栖息地,图片来源:Miral Experiences

可靠性和使用寿命也是考虑因素之一。“无尽海洋”中的 D4K40-RGB 纯激光投影机和 Crimson WU31 激光投影机的维护要求极低。这些热门景点游客众多,投影机需要长时间运行,且不能因为维护而中断。

该公园不仅是一个室内主题公园,还是一个室内海洋生物公园,里面有大量的水(淡水和海水),温度也不相同。在同客户确定每个场地的最佳投影机时,这是否也是一个考虑因素?

Lodder: 巨大的咸水水族馆意味着公园内的空气具有很强的腐蚀性,在很多地方都达到了 C5 级【国际标准化组织(ISO)腐蚀性等级中的极高腐蚀风险】。在我们的高级技术总监 Dave Reynolds 的领导下,Holovis 工程团队在这些地方委托安装了定制的空调机箱,以保护投影机免受腐蚀和潮湿的危害,并避免投影机温度过高。

Graziano: 作为对比,位于迪拜世博城阿尔瓦斯尔(AI Wasl)广场穹顶上的 252 台科视Christie RGB 纯激光投影机,被分别安装在穹顶内围的 42 个投影机“吊舱”中。由于迪拜的高温、沙尘天气,这些足以容纳一辆小型汽车的“吊舱”内都装有空调。吊舱为投影机机的运行提供了稳定的环境。

阿布扎比海洋世界位于室内,仍有一些沙尘,但比阿尔瓦斯尔广场要少得多。湿度也是一个重要的考虑因素,这里不在室外却胜似室外,因此投影机都安装在空调环境中。

考虑到“Armillary”是一个步入式的圆顶剧院,有通往极地、枢纽、零售和餐饮的出入口,那么投影机是如何安装的?如何控制环境光?

Totoni: “Armillary” 的投影穹顶距离地面 6 米。它是一个枢纽,客人可以在其中穿梭,从一个环境步入另一个环境。投影机沿着穹顶的水平线安装在屏幕周围的一个独立房间里。照明系统十分简单,只能保证低亮度的散射环境光。

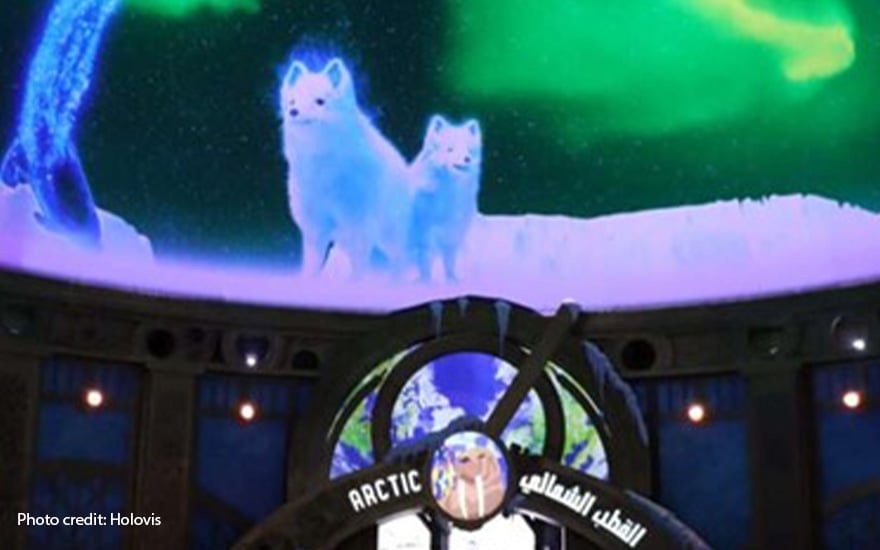

Aurora borealis and two foxes are projected onto a domed ceiling.

北极狐出现在北极区入口上方 Armillary 穹顶上。投影机的外壳就在圆顶屏幕下方。图片来源:Holovis

Lodder: Holovis 设计并提供了定制光学安装支架,用于支撑打造 Armillary 的投影机,可精确微调俯仰角和滚动角,同时可将投影机的主体隐藏在主题设计之后,使游客能够清晰无阻地看到弧形混合穹幕。在项目伊始,我们就提出了环境光的重要性,需要仔细选择和控制演出照明设备,以尽量减少光溢出到屏幕上,并选择正确的圆顶屏幕增益,以优化图像对比度。我们很高兴地发现,EllisDon 在投影方面拥有丰富的知识和经验,这让我们很容易协调出最佳解决方案。

科视Christie 技术如何支持这样的混合投影项目?

Graziano: 对于阿布扎比海洋世界项目来说,关键在于投影机电子平台的质量、360° 定向能力和镜头选项,基于这些性能,我们才能将投影机放置在合适的位置,以创建可在适当的混合区域重叠的图像。

一般来说,科视 3DLP 投影机的优点在于内置了我们的几何校正与边缘融合软件 TwistTwist 可以更轻松地将像素映射到任何投影表面,保持适当的几何形状,确保像素间的精确对齐,这样一来,我们就可以创建混合图像,而无需查看重叠位置。

“无尽海洋”的投影图像可以透过水和玻璃看到,你们是如何克服图像折射这一难题的?

Lodder: 我们的秘密武器是基于 Holovis Pix-Control 摄像机的投影自动校准系统,它能够计算和补偿光线通过高压亚克力舷窗时产生折射所导致的复杂光路偏差,以及光线通过 2.7 米深的盐水照射水下屏幕时产生的进一步折射,从而创造出理想的几何校正和边缘融合解决方案,使 16 台投影机相互配合投射出一幅无缝图像。

我们的 Holovis 高级投影专家 Luan Le Ngoc 博士和他的团队成功地在所有投影场景安装了 Pix-Control 系统,为客户运营团队提供了一种简单、快速、可靠的方法,可在每天早上自动重新校准混合投影屏幕。

 A shark swims in an enclosure.

在“无尽海洋”水族馆中,一只真实的鲨鱼在投影鲸鱼前游动。图片来源:Michael Giskin (themeparX)

Graziano: 在“无尽海洋”的水下区域,Crimson WU31 3DLP 投影机能产生足够的亮度(31,500流明),从远处就能产生震撼效果,并有助于减轻观看区域前方大量玻璃对观赏效果的影响。

正如该景点的名字所暗示的那样,当你看到它时,你会觉得自己正在眺望一望无际的海洋。景点内容的设计方式给人一种通过潜水员的眼睛观察海洋深处的感觉。为此,3DLP(三片式 DLP)投影的优点在于它所提供的景深。

由于公园的设计原因,投影机在安装或装配上是否有什么特殊的问题?

Lodder: 有的,公园里的每一台投影机都是定制安装的,这样可以确保安装后易于维修。在“无尽海洋”,投影机安装在一个 20 米高的钢制龙门架上,龙门架上有一个整体升降系统,可以将投影机机降到地面进行维修。在南极洲,投影机所在区域由定制的外壳保护,外壳安装在离地面 20 米高的定制钢结构上。

Totoni: 除了必须使用一些外壳来保护投影机免受潮湿环境的腐蚀之外,平台的安装有时也很具挑战性,因为它的设计也是为了保证未来维护时的通道畅通。

还有什么其他想法吗?

Graziano: 我们对在阿布扎比海洋世界的努力和合作感到非常自豪,我们对 Holovis 在景点设计和系统集成方面的专业知识表示十分赞赏。令人兴奋的是,整个主题娱乐行业都对该场馆和项目的质量表示赞赏,并授予这个独特的室内海洋公园西娅奖“杰出成就奖”。

我们很高兴能与 Holovis 建立稳固的合作伙伴关系。在全世界范围内,我们已经共同合作打造了多个景点。我们在该地区参与的项目,包括阿布扎比华纳兄弟世界和阿布扎比法拉利世界,都与 Miral 建立了非常积极的合作关系。我们很荣幸能继续支持 Holovis Miral 的未来事业。

A family looks at penguins in an a replicated Antarctic habitat

南极光 Aurora Australis 在南极洲企鹅栖息地上空闪耀。图片来源:Miral Experiences

除阿布扎比海洋世界外,Holovis 和科视Christie 还曾为荣获西娅奖的其他项目做出过贡献。最近,两家公司都为北京环球影城做出了贡献。2019 年,科视凭借 Christie Eclipse 4K RGB 纯激光投影机荣获西娅奖“技术创新杰出成就奖”。

阿布扎比亚斯岛海洋世界将于 2024 年 3 月 16 日在好莱坞举行的30 届西娅奖颁奖典礼上接受表彰,并在 3 月 14 日至 15 日举行的 TEA INSPIRE 会议上就该项目发表演讲。
