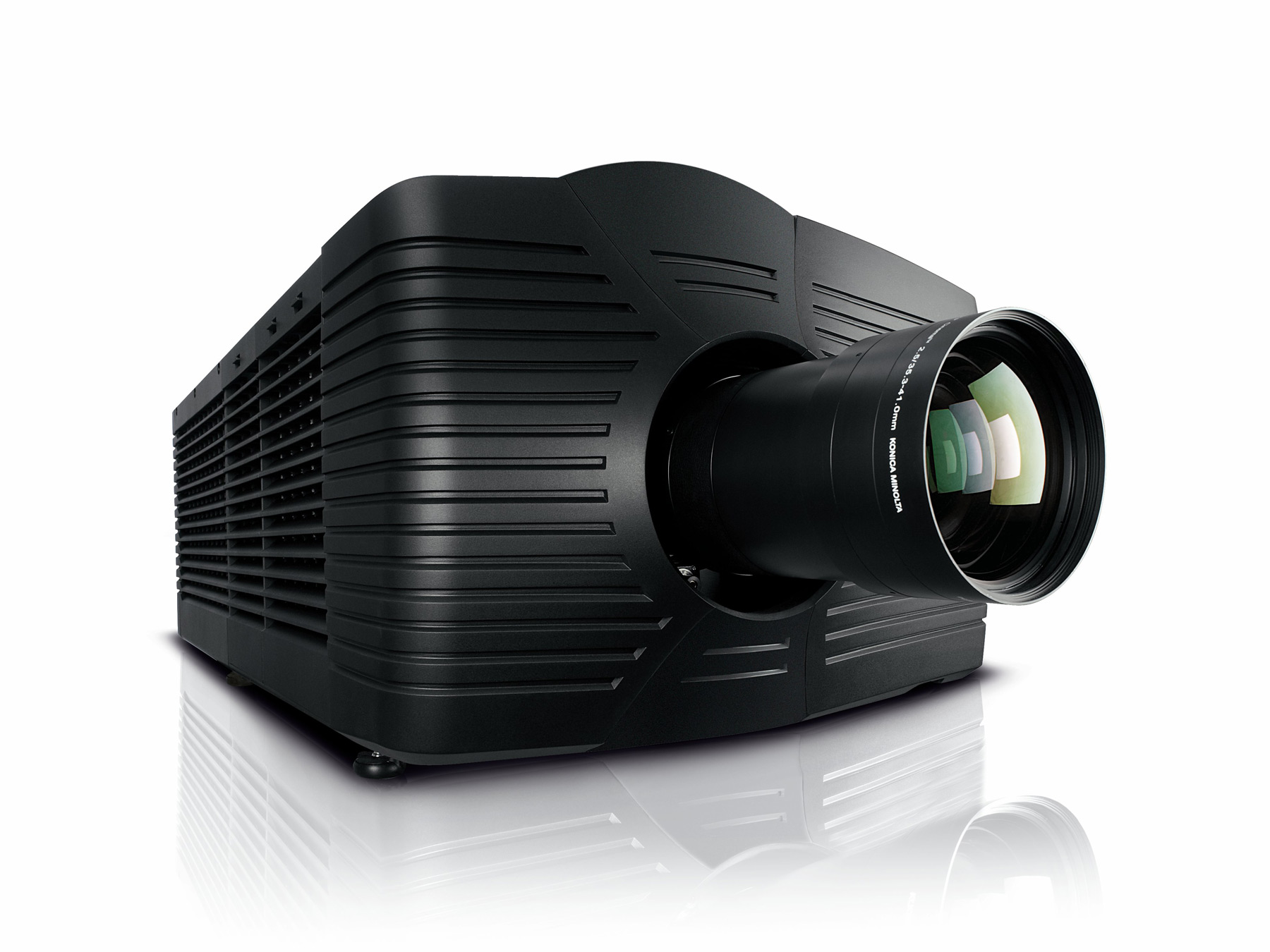

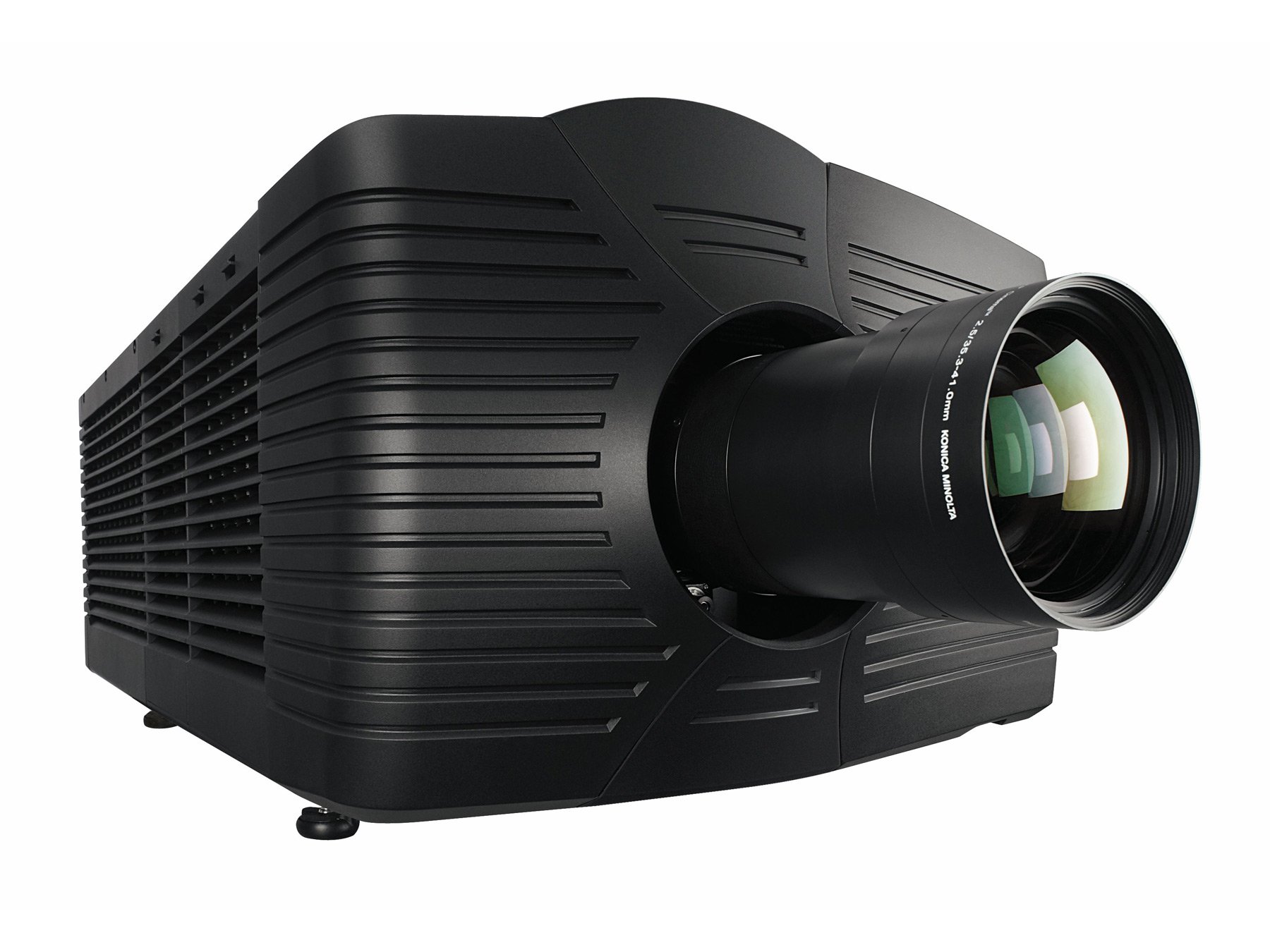

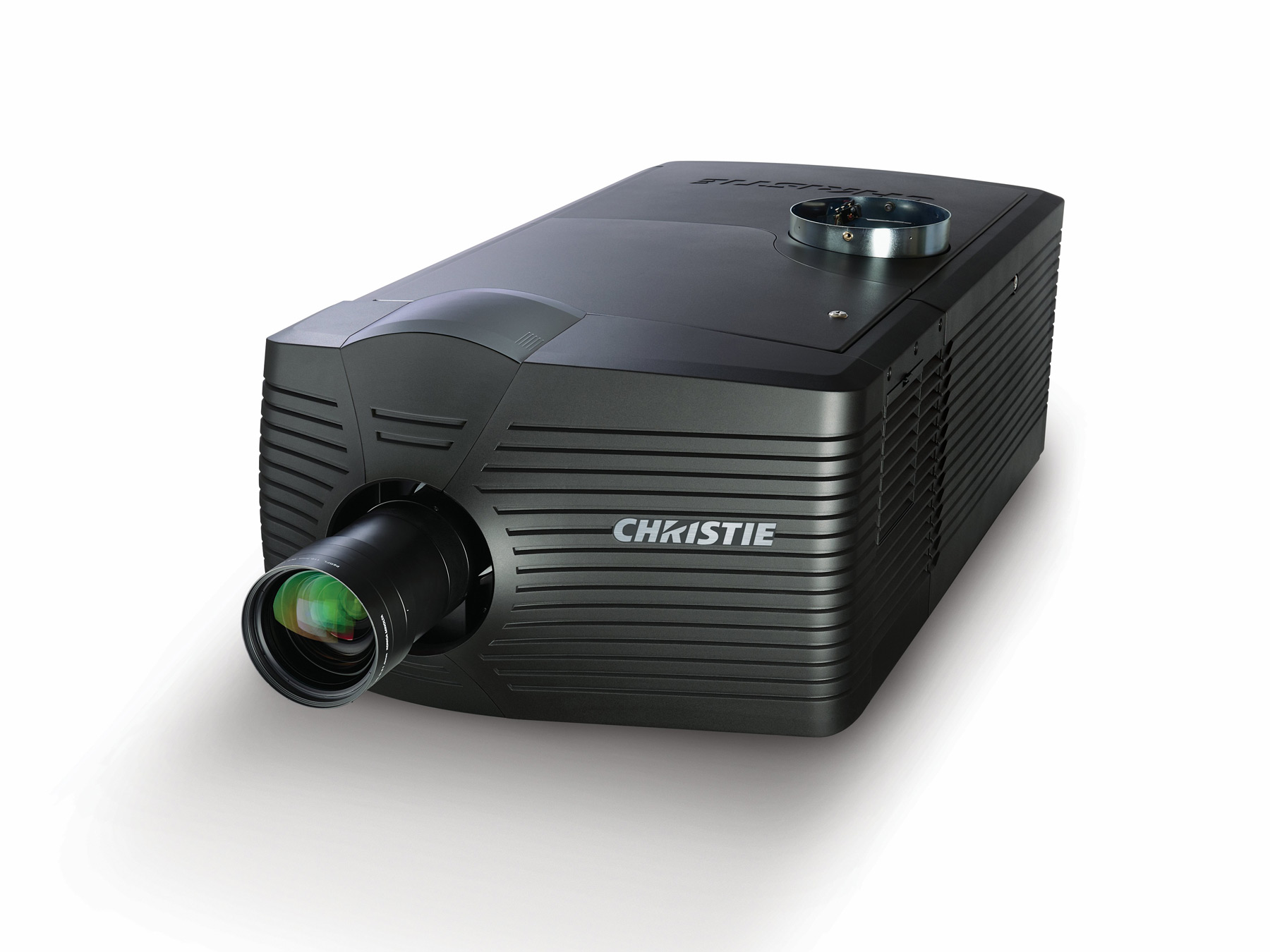

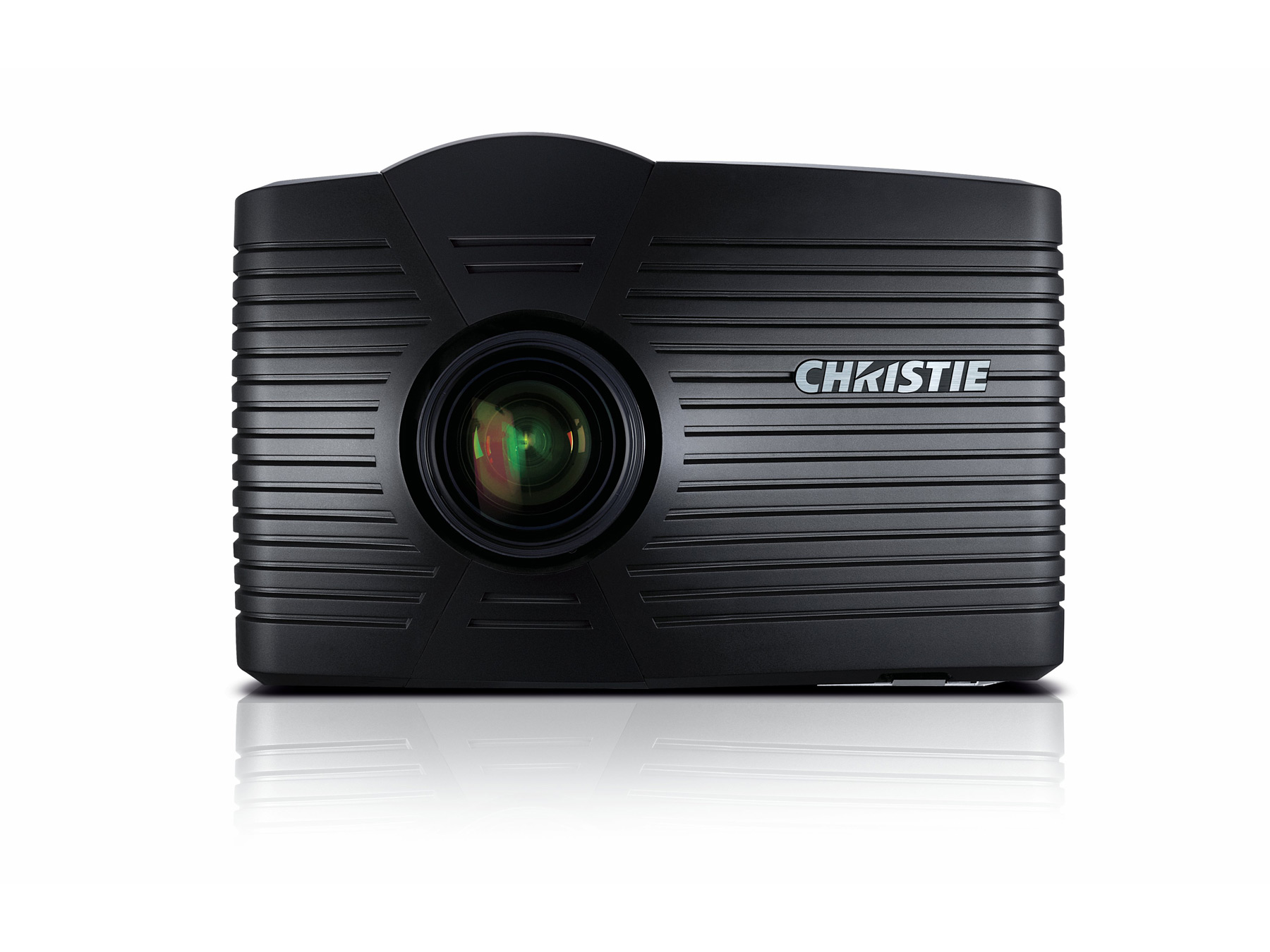

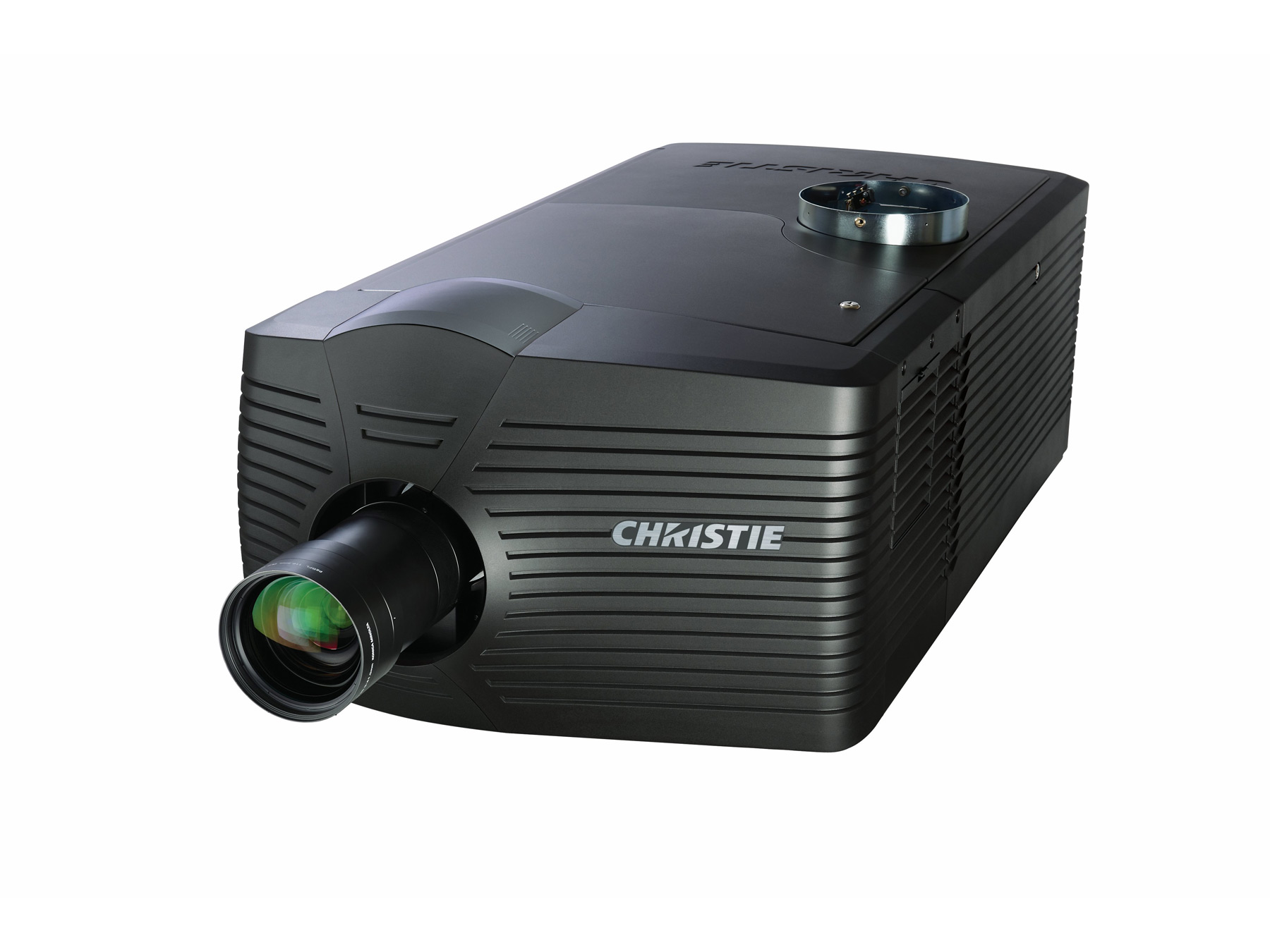

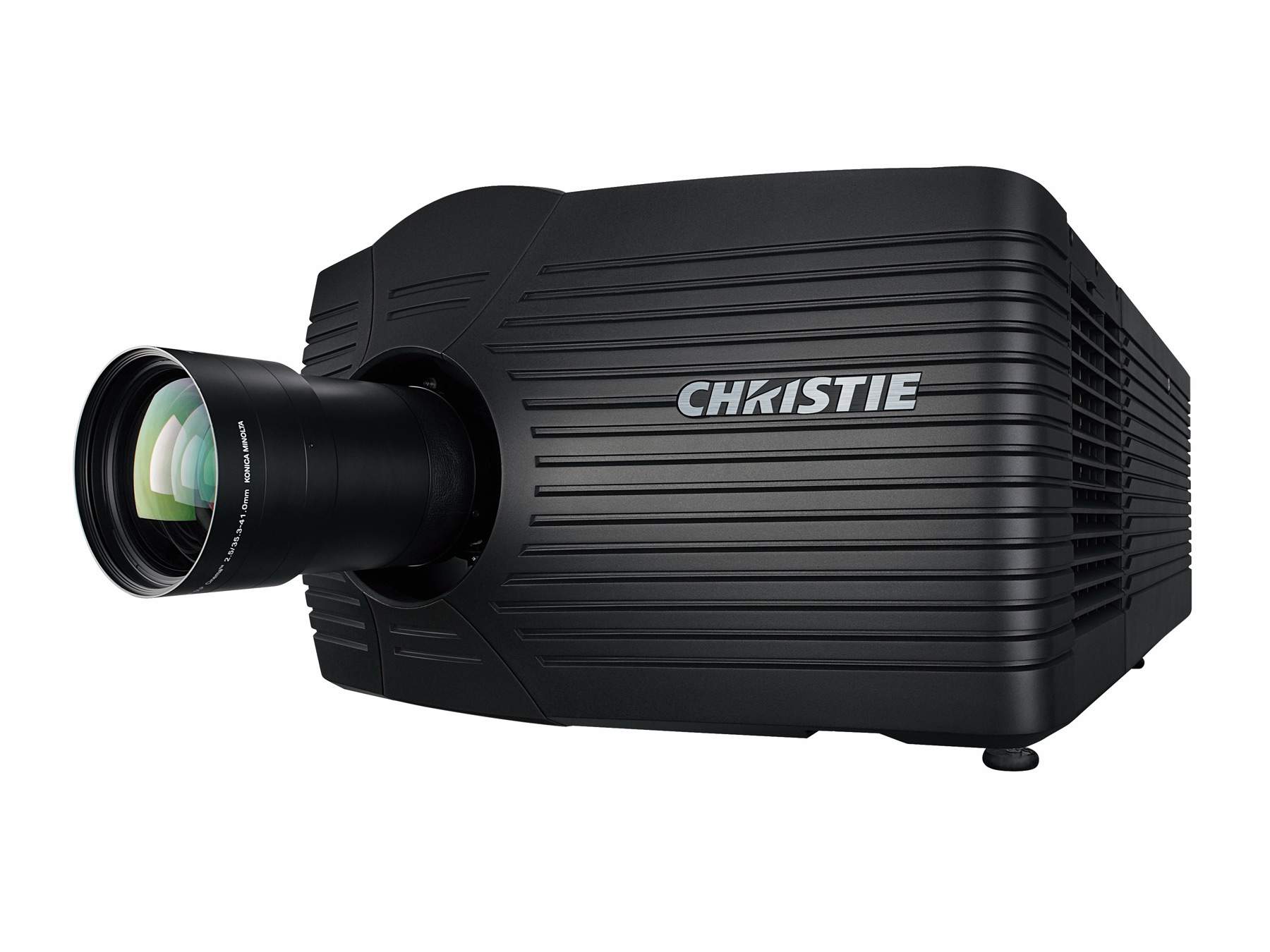

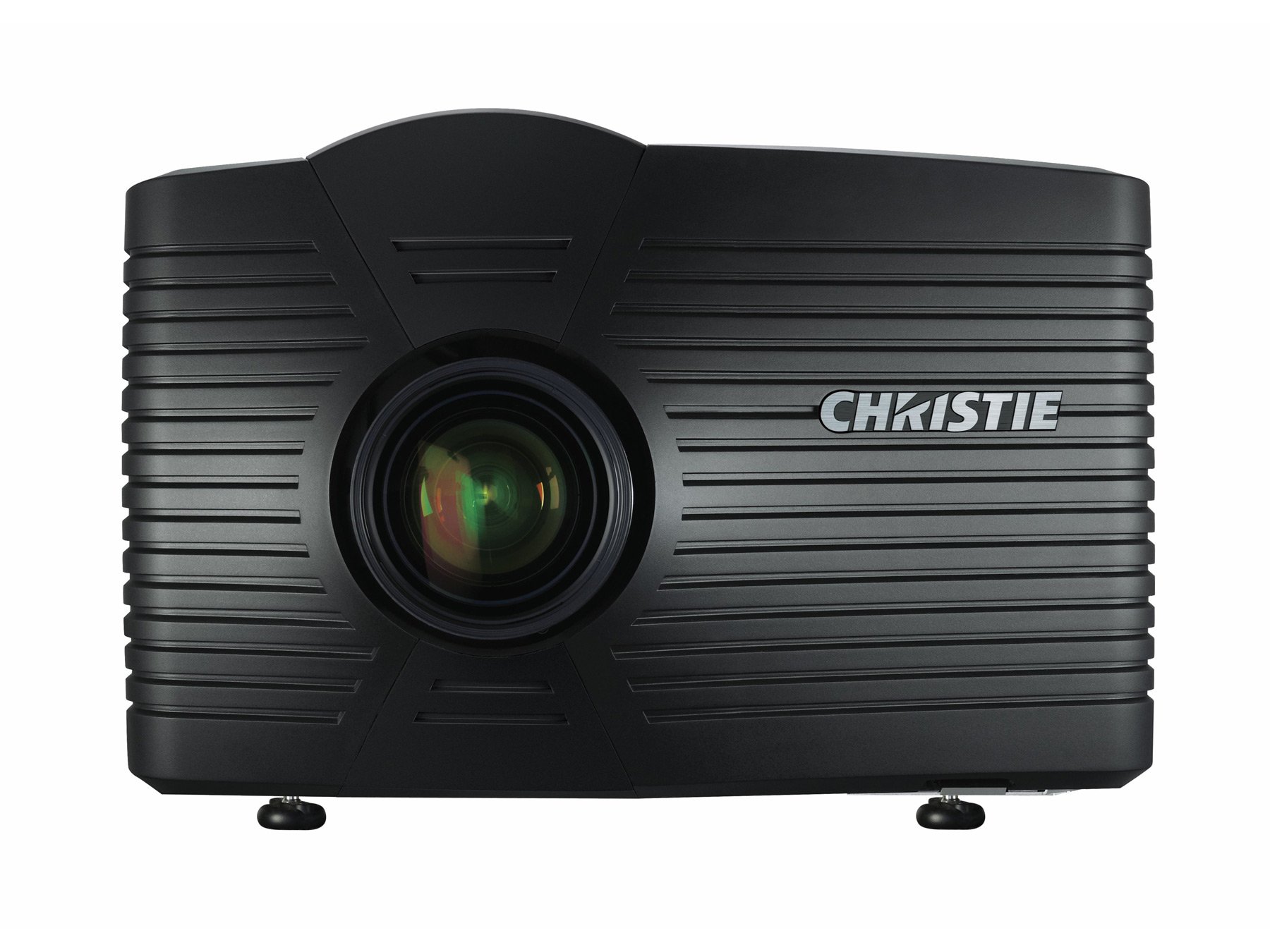

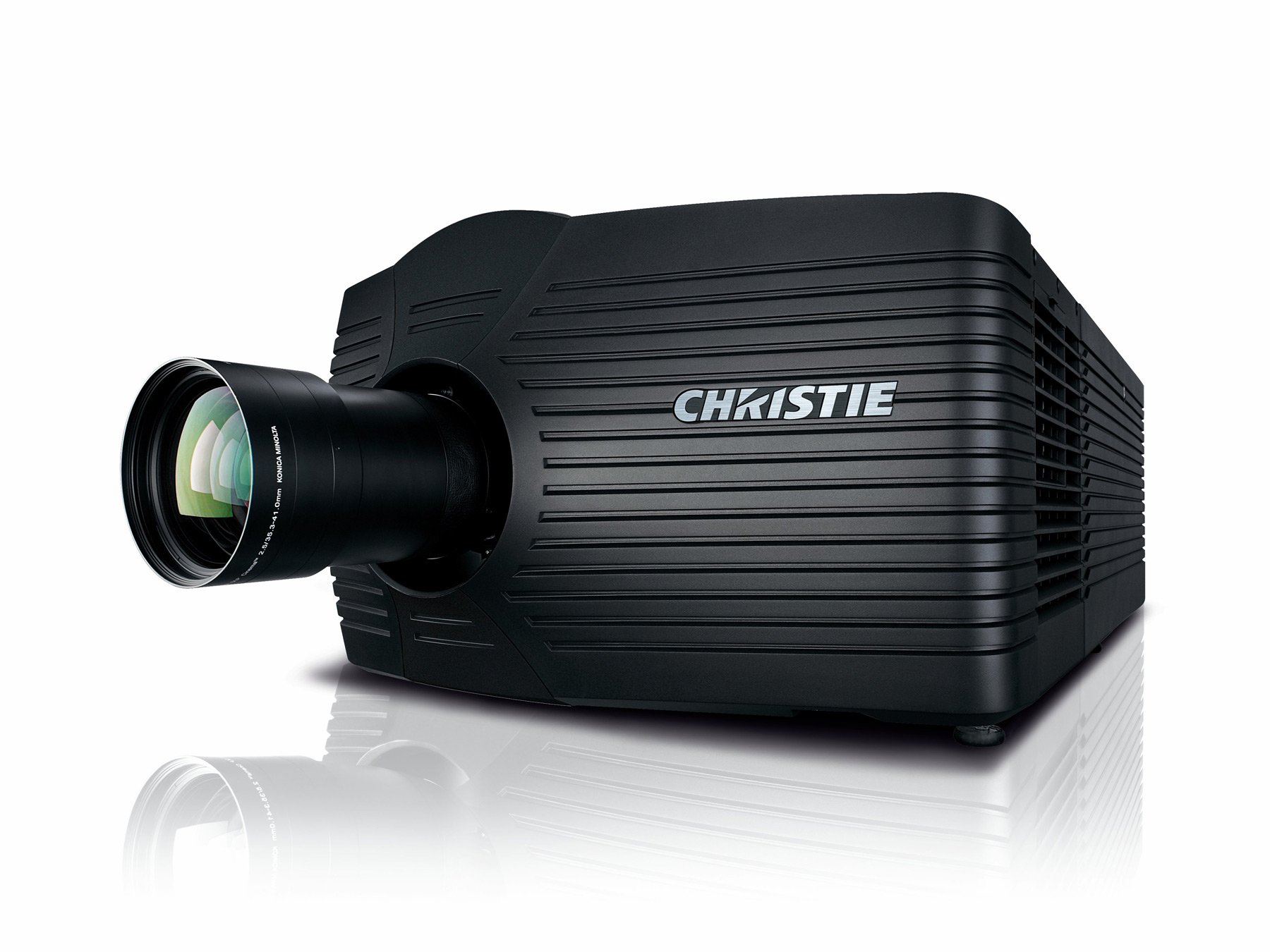

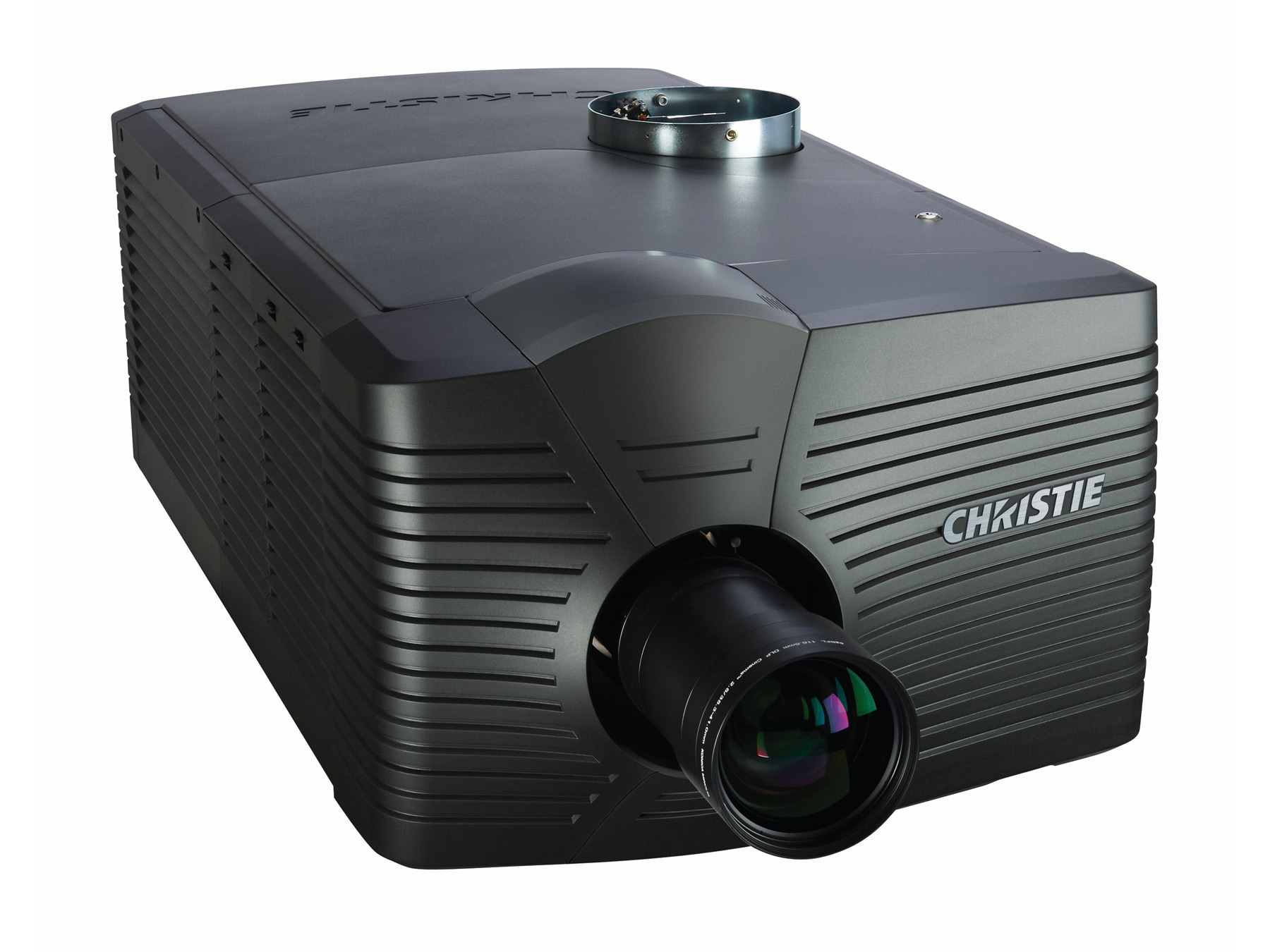

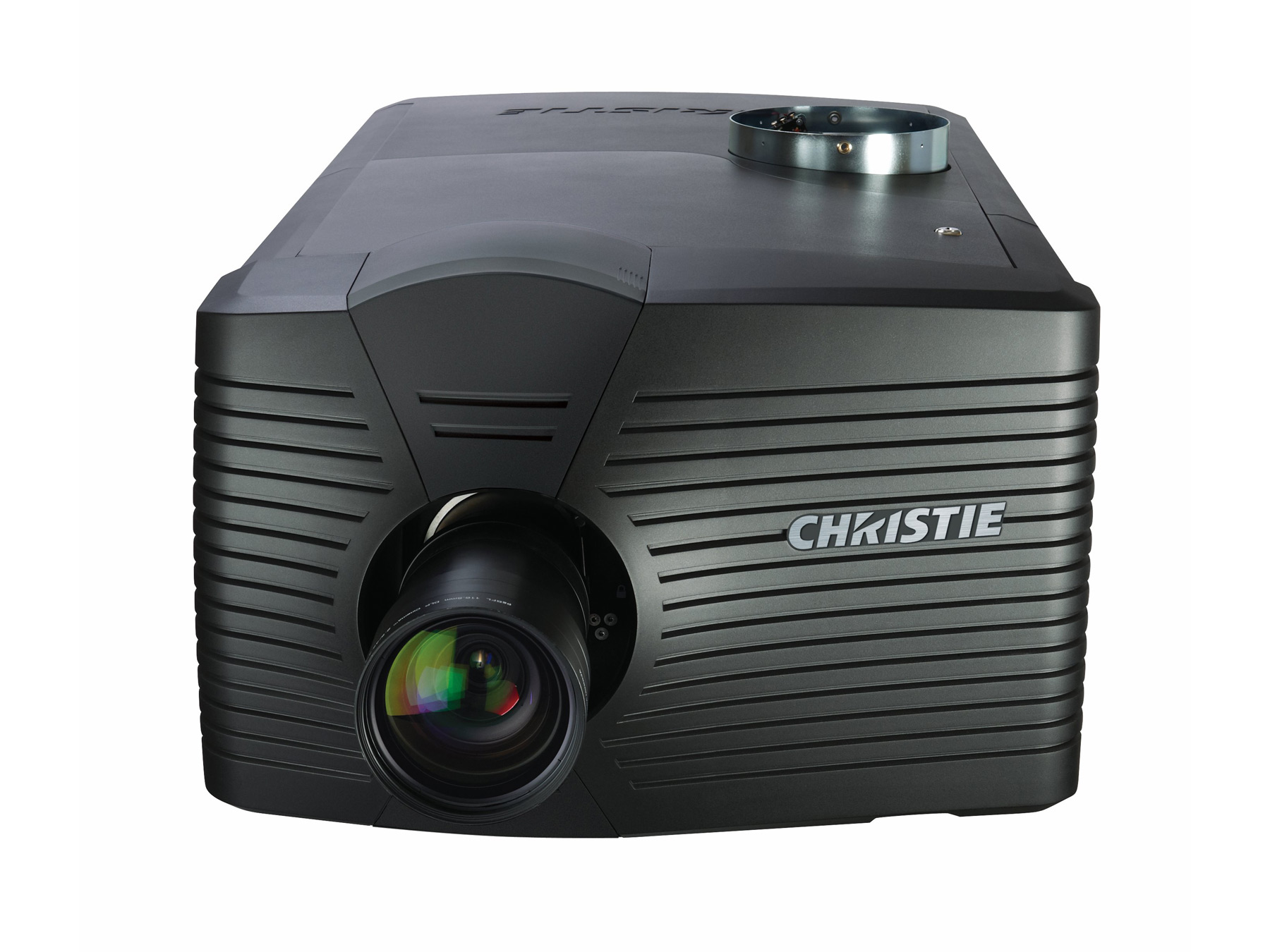

Mirage 4K25 DLP 3D 投影机 | 科视Christie—

此产品已停售。

如果需要大幅提升的视频图像处理能力，不必到处寻找，科视Christie^® Mirage 4K 就是理想之选。Mirage 4K 拥有优于当今市面同类产品的超高 DLP^® 分辨率，依托科视Christie 独具创意的 TruLife™ 电子平台，带来卓越的图像逼真度、栩栩如生的色彩呈现以及高达 25,000 流明的超高亮度，助力打造身临其境的 3D 体验。此外，氙灯^®照明技术的加入进一步提升了产品附加值，长效保障超自然的色彩逼真度、均匀度和稳定性。

科视Christie TruLife 支持每秒多达 12 亿像素的视频处理，其速度是全高清带宽的 10 倍之多。这就能够灵活支持各种 3D 互连制式，其中包括：单顺序 4K 120 Hz 输入、双交错 4K 60 Hz 信号以及 4K 60 Hz 顺序双重帧信号，这三种制式均能够产生 120 Hz 4K 输出。

Mirage 4K 产品系列依托科视Christie 的卓越设计、工程和制造，可确保 24/7 全天候可靠运行、简便的检修以及多年的稳定性能。

科视Christie 助力客户打造并分享非凡的视觉体验。

特性

4K (4,096 x 2,160) 分辨率
科视Christie 120 Hz DLP^® 4K 投影机，全球首发
灵活支持各种 3D 互连制式

单顺序 4K 120 Hz
双交错 4K 60 Hz
4K 60 Hz 顺序双重帧
这三种制式均能够产生 120 Hz 4K 输出

此外，Mirage 4K 还支持这些制式的真 2K 至 4K 升级：

单顺序 4K 120 Hz
双交错 4K 60 Hz
4K 60 Hz 顺序双重帧

高达 25,000 流明的亮度
24/7 全天候运行
科视Christie Twist™ 几何校正、边缘融合和扩展

规格

图像（亮度）

10,000 中心 [9,000 ANSI] 2.0 kW 灯泡
18,000 中心 [16,000 ANSI] 3.0 kW 灯泡
25,000 中心 [22,500 ANSI] 3.0 kW SD 灯泡

对比度 (Contrast)

2,000:1（全开/关）

显示技术和分辨率

4K (4096 x 2160)
3DLP 1.38" 数字微镜装置
支持 4,096 x 2,160 (24-120 Hz) 和 3,840 x 2,160 (24-120 Hz)
符合 HDCP 标准

灯泡

氙灯泡（支持用户更换的灯泡）*

灯泡使用寿命

2.0 kW 灯泡 CDXL-20，3,500 小时
3.0 kW 灯泡 CDXL-30，2,500 小时
3.0 kW 灯泡 CDXL-30SD，1,500 小时

输入信号（标配支持）

4x 双显示端口输入卡

输入信号（选配支持）

双链路 DVI 输入卡
双 HDMI 输入卡
双 3G HD-SDI 输入卡

信号输入

4K 分辨率，120 Hz 帧速率：
4x 双显示端口输入卡（标配）显示端口 1.1a，支持 8 路帧锁相 L/R 60 Hz 信号，配合使用 120 Hz 输出
4:4:4 8/10
4:2:2，8/10/12 位
显示端口 1.1a，支持 4 路帧锁相 120 Hz 信号输入、120 Hz 输出；
4:4:4，8/10 位
4:2:2 8/10/12 位，支持 4 路帧锁相 120 Hz 信号

信号输入（选配）

可选配双 HDMI 输入卡（需要 4 个），支持 8 路帧锁相 L/R 60 Hz 信号，配合使用 120 Hz 输出：
4:4:4，8/10 位
4:2:2，8/10/12 位

可选配双 HDMI 输入卡（需要 4 个），支持 8 路帧锁相 L/R 60 Hz 信号，配合使用 120 Hz 输出：

4:4:4，8/10 位
4:2:2，8/10/12 位

可选配双链路 DVI-D（需要 4 个）

120 Hz，4 路 120 Hz 信号输入、120 Hz 输出；
RGB 8 位

可针对 60 Hz 输入 120 Hz 输出双重帧信号选配相应输入**

2x 双显示端口输入卡（标配）
2 x 显示端口 1.1a
60Hz
4:4:4，8/10 位

可选配的 2x（或 4x）DVI（双链路）输入卡

60Hz
RGB 8 位

可选 4x 3G HD-SDI

60Hz
4:2:2，10 位

可升级分辨率（2K/HD 至 4K/QuadHD 4,096 x 2,160/3,840 x 2,160 2K/HD），120 Hz 帧速率：

1x 双显示端口输入卡（标配）
显示端口 1.1a，支持 2 路帧锁相 L/R 60 Hz 信号，配合使用 120 Hz 输出
4:4:4 8/10
4:2:2，8/10/12 位

显示端口 1.1a，支持 4 路帧锁相 120 Hz 信号输入、120 Hz 输出

4:4:4，8/10 位
4:2:2 8/10/12 位，支持 4 路帧锁相 120 Hz 信号

可选配双 HDMI 输入卡（需要 1 个），支持 2 路帧锁相 L/R 60 Hz 信号，配合使用 120 Hz 输出：

4:4:4，8/10 位
4:4:4，8/10 位

可选配双链路 DVI-D（需要 1 个）

120 Hz，4 路 120 Hz 信号输入、120 Hz 输出
RGB 8 位

可针对 60 Hz 输入 120 Hz 输出双重帧信号选配相应输入**

1x 双显示端口输入卡（标配）
1x 显示端口 1.1a
60Hz
4:4:4，8/10 位

可选配的 1x HDMI 输入卡（或者带配套电缆的 DVI-D 输入卡）

60Hz
RGB 8 位

可选配的 1x DVI（双链路）输入卡

60Hz
RGB 8 位

可选 1x 3G HD-SDI

60Hz
4:2:2，10 位

控制与联网

RS-232
- 以太网 (10/100) RJ45，采用科视ChristieNET™ 连接
可拆卸 LCD 控制模块

镜头支架

免工具镜头插入系统
视轴可调
- 电动横向/纵向偏移
对焦和变焦调节

镜头（固定）

0.72:1（无偏移）
0.72:1（无偏移）

镜头（变焦）

1.13-1.31:1（偏移：垂直：± 56%，水平：19%）
1.31-1.63:1（偏移：垂直：± 13%，水平：4%）
1.63-2.17:1（偏移：垂直：± 13%，水平：4%）
1.98-2.71:1（偏移：垂直：± 13%，水平：4%）
2.71-3.89:1（偏移：垂直：± 13%，水平：4%）
3.89-5.43:1（偏移：垂直：± 13%，水平：4%）
5.43:1-7.69:1（偏移：垂直：± 56%，水平：19%）

配件（标配）

可拆卸 LCD 控制模块
投影机头交流线
科视Christie Twist™ 软件***

所需的配件

不随附灯泡——可从以下选项择其一：
CDXL-20
CDXL-30
CDXL-30
用于 CDXL-20 的灯泡适配器套件（如果要使用 CDXL-20）。
抽气式散热风扇套件

配件（选配）

机架安装底座
光引擎的空气滤网替换件
用于液冷散热器的空气滤网替换件
科视Christie Twist™ Pro 软件
发射器（标准距离）
发射器（远距离）
主动式 3D 眼镜（1、5 或 10 套）
被动式立体调制器
被动式 3D 眼镜

可选输入卡

注：必须正确选搭输入卡，否则全帧速率能力可能降低。
双 3G HD-SDI 输入卡
双 HDMI 输入卡
双链路 DVI-D

电源要求

工作电压：单相 200-240 VAC、23A（最大值）@ 50/60 Hz

尺寸

- 投影机尺寸（长x宽x高）：1,298 x 648 x 483 mm
装运尺寸（长x宽x高）：1,535 x 914 x 724 mm

重量

投影机 114 kg

工作环境

工作温度：10-35°C
工作温度：10-35°C

监管批准

本产品符合以下有关产品安全、环境要求和电磁兼容性 (EMC) 的法规规范要求
(EC) 2011/65/EU (RoHS)
2012/19/EU (WEEE)
(EC) No. 1907/2006 (REACH)
CAN/CSA C22.2 No. 60950-1
UL 60950-1
IEC 60950-1
EN 60950
FCC, Part 15, Subpart B, Class A
EN55022/CISPR22：A 类
EN55024/CISPR24
CCC（2013 年底）
产品设计旨在符合各销售区域市场所适用的法律法规，这些市场包括：美国/加拿大、欧盟、挪威、澳大利亚/新西兰、科威特、中国、韩国、日本、墨西哥、乌克兰、俄罗斯、南非、沙特阿拉伯、新加坡、巴西、阿联酋

标准期限质保

享受 3 年零部件质保与相应人工服务（包括光引擎）
如需了解标准期限质保的详尽信息，请联系科视Christie 授权代表

因持续研发，规格和功能可能随时变更，恕不另行通知。

*灯泡随附，但在下单时必须注明所选择的灯泡。
**也兼容种类丰富的 24-60 Hz 2D 格式。
***科视Christie Twist/Twist Pro 的几何校正/边缘融合/扩展功能已整合到硬件中，但 2013 年 12 月之前发布的固件版本不支持这些功能。
