技术 阅读时长 6 分钟

投影映射 201

2024 年 10 月 18 日

构建投影映射系统,营造震撼视觉体验

本期目录:

关键要点:

  1. 首先,明确您的项目参数:这涉及到投影映射表面的大小和特征、预期的观众群体以及预算限制。
  2. 组建您的团队: 团队成员包括创意总监、制片人和技术总监。
  3. 选择合适的技术,包括投影机、几何校正、边缘融合和自动对齐工具以及媒体服务器。
  4. 为您的项目规划一个倒计时工作进度表。

《投影映射101一文中,我们深入讨论了投影映射的基本概念——它的定义、入门指导以及它的应用意义。

现在,在《投影映射 201》中,我们将更进一步,学习如何设置项目参数、选择合适的团队、技术和工具,以及设置项目时间表。快来看看吧!

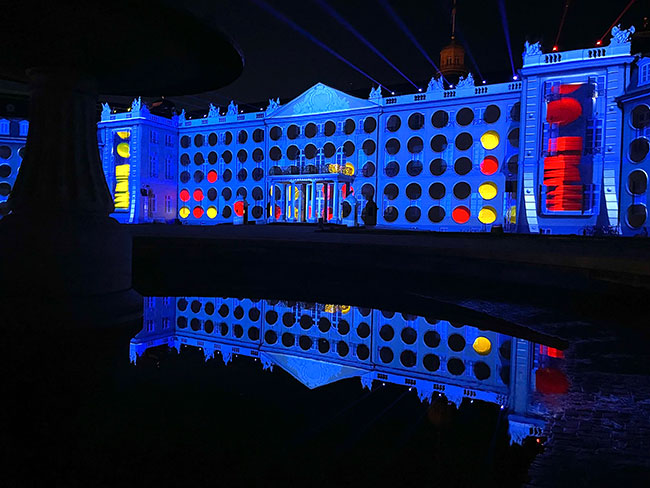

A game of Connect 4 is projection mapped onto the façade of a large building.

AV Active GmbH 使用潘多拉魔盒软件和自定义控制设计工具,为 Maxin10sity 在卡尔斯鲁厄宫外墙上的投影映射项目提供了技术支持。

图片来源:Maxin10sity

奠定基础

开展任何重大项目,一开始就明确项目参数是至关重要的。

这包括了解您的观众——他们是什么人?他们将坐在哪个位置?——以及您项目中的一些固定因素,比如投影映射装置将在一年中的哪个时节举行(正如我们之前的文章所述,天气可能会对投影图像产生影响!),还有您所投影的建筑或物体的具体特征。

仔细检查投影映射表面。是否存在颜色和尺寸上的变化,或者需要进行统一的特殊建筑特征?您的表面是否像悉尼歌剧院屋顶那样具有非常独特的曲面?这些都是为您的项目打下坚实基础的关键部分。下面我们将探讨如何通过投影解决方案解决这些问题。

在介绍投影映射技术之前,还需要考虑规划过程中的另一个关键因素:预算。您的预算应包括技术成本、创意费用、安装费用,以及您期望从投资中获得的回报。投资回报可包括门票销售或赞助收入等回报。

组建您的团队

投影映射项目需要一支成员具备多样技能的团队,或者团队成员能够身兼数职。视项目的大小和复杂程度而定,如果您与舞台搭建公司或系统集成商合作,可能会发现他们已经汇聚了项目所需的各种专业技能。以下是开展项目时需要考虑的几个关键职位:

  • 创意总监: 他们推动创意过程。
  • 制作人:制作人拥有创意和技术技能,是整个项目的宏观领导者。
  • 内容开发人员:他们负责构思和制作图形和视频。
  • 技术总监:他们负责技术范围界定和项目执行。
  • 项目经理:他们将在微观层面上监督项目,管理其中涉及的数百个细节。
  • 制作设计师:他们具备设计、媒体和技术技能。

乐天世界魔幻城堡的投影映射由 d'strict 公司担纲内容设计,科视Christie 提供技术支持,而 Star Network 负责安装作业。

图片来源:dstrict

选择合适的投影映射技术

您已经规划好项目蓝图并组建了团队:现在是选择技术的时候了。

选择投影机

在选择投影机时,有几个核心标准需要留意,它们将决定哪种投影方案最为适宜:

  • 亮度和分辨率
  • 处理能力
  • 几何校正和边缘融合功能
  • 色彩还原能力
  • 装配和安装角度
  • 电源要求

对于规模较大或复杂度较高的投影映射项目,RGB 纯激光投影机以其出色的亮度和全面的功能成为理想之选。这些投影机的亮度从 15,750 流明到 50,000 流明不等,并具有出色的色彩还原能力。为了呈现更丰富的色彩体验,它们能够还原 98% Rec.2020色域,这对于追求逼真视觉效果或需要扩展色域以呈现特定 IP 及品牌色彩的项目来说极为适宜。有时,品牌或电影角色正好需要一抹恰到好处的红色!

这些投影机具备全向特性,即能够以任意角度安装,并且它们支持多种软件,确保了几何校正、边缘融合和对齐过程的便捷性(更多详情请见下文!)。RGB 纯激光投影机是需要高性能解决方案的中型至大型安装项目的理想选择。

对于规模稍小或不太复杂的项目,1DLP 激光投影机的亮度可达 23,750 流明,是功能强大、可靠且超值高效的投影映射项目解决方案。这些投影机的色彩性能更强,更接近 3DLP 投影机的色域。

对齐、几何校正与边缘融合工具

无论您是在建筑物、地标还是曲面上进行投影,投影映射都需要精湛的图像配置以及专业的几何校正与边缘融合技术。借助基于相机的对齐和校准软件,您可以在数分钟内快速安装、对齐、堆叠、校准和维护多投影机系统,以可重复的精度大幅节省工作时间。

配备监测与控制软件有助于简化多投影机系统的管理工作。您可以立即识别投影机,查看其运行状况或快门状态,执行远程固件更新,并通过同一网络访问单个投影机的 Web UI 界面。所有操作均可通过一台中央笔记本电脑完成。

媒体播放与显示控制

想要获得震撼的视觉体验,需要功能强大且可靠的媒体服务器显示控制软件,用于实时视频播放和处理。这些工具可让您创建自定义专属界面,与系统进行交互,或创建满足特定演出需求的控件。基于层级的时间轴编排有助于管理演出日程:为各类显示设备量身定制,实现任意规模下的精确帧同步,并可与音频或灯光提示等元素无缝整合。

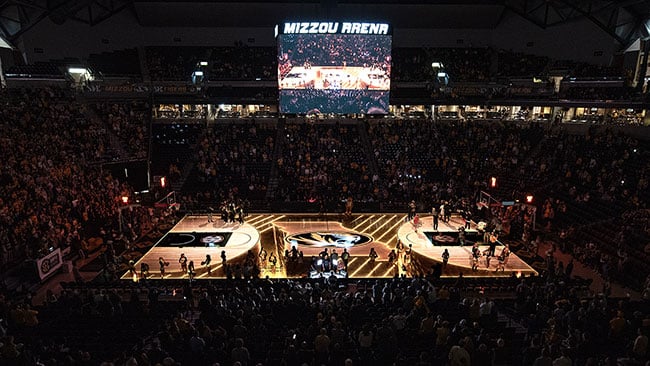

A basketball court is illuminated by projection mapped content.

Quince Imaging选用了我们的RGB纯激光投影机,为密苏里大学室内体育馆打造激动人心的球迷体验。

图片来源:Quince Imaging

设定时间表

投影映射项目通常需要相当长的时间来规划和开发。确立目标、组建团队、挑选技术方案,这些都应该包含在您的项目规划之内,同时还需要在计划中为内容创作预留足够的时间和预算。以下是一份投影映射项目倒计时工作计划表的简化版概览,总共为期六个月:

六个月前

  • 项目初期合作伙伴会议及选择
  • 概念开发

五个月前

  • 初步实地考察
  • 项目和创意提案
  • 项目成本报价
  • 合作伙伴选择和委托

四个月前

  • 正式现场勘察
  • 开始向当地政府提交申请和审批文件
  • 选择并聘请创意和技术合作伙伴
  • 进行表面映射、扫描,和拍摄
  • 创建虚拟模型,然后将其导入设计软件

三个月前

  • 完成内容初稿以供审核
  • 创意修改和补充

两个月前

  • 完成场地规划
  • 获得审批/许可
  • 预留技术
  • 预订场地基础设施

一个月前

  • 敲定内容终稿

两周前

  • 客户对内容进行签字确认
  • 内容呈现
  • 开始布置场地

2 天前

  • 设备运抵现场
  • 最终设置
  • 现场测试
  • 试运行

主要活动!

别忘了稍作停留,享受这一刻的成果——是您为观众带来了神奇的体验!

准备好行动了吗?

您一定能做到!投影映射能带来视觉奇观,让观众沉沦其中。欢迎随时向我们更新进展!在社交媒体上@ChristieDigital分享你的成果,我们热切期待见证您的创意之作。

想获取更多信息和资源,帮助您开展投影映射项目?

请查看我们最新的投影映射入门指南投影机选择指南投影解决方案手册

如果您有任何问题,我们随时为您提供帮助。联系我们!
